液位儀表系列

首頁>>產品展示>>液位儀表系列

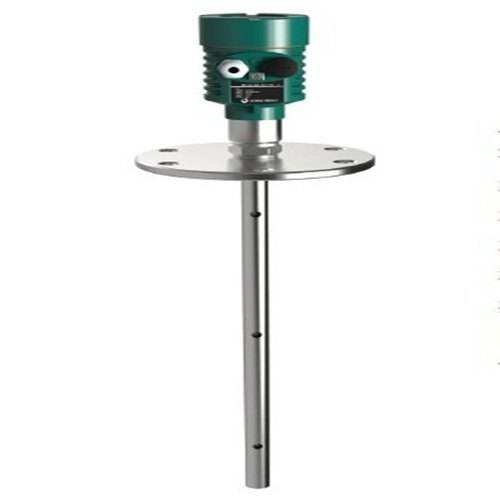

導波雷達溫度計

一

、產品簡介
CTPRD2000導波雷達液位計有低維護，高性能

、高精度

、高可靠性，使用壽命長等優點

。在與電容

，重錘等接觸式儀表相比較，具有無可比擬的優越性

。微波信號的傳輸不受大氣的影響

，所以它可以滿足工藝過程中揮發性氣體、高溫

、高壓

、蒸汽、真空及高粉塵等惡劣環境的要求

。該產品適用于高溫

、高壓、真空

、蒸汽

、高粉塵及揮發性氣體等惡劣環境，可對不同料位進行連續測量

。該儀器主要技術指標達到或優于國內外同類產品,且安裝調試簡便

，可以單臺使用，也可組網使用

，可廣泛應用于冶金

、建材、能源

、石化

、水利、糧食等行業

。
二

、導波雷達液位計參數

    應    用：液體
    測量范圍：6米
    過程連接：螺紋、法蘭
    過程溫度：-40-250℃
    過程壓力：-0.1~2MPa
    精    度：±3mm
    頻率范圍: 100MHZ-1.8GHZ
    防爆等級：Exib IIC T6 Gb
    防護等級：IP67
    信號輸出：4—20mA/HART（兩線）
三、導波雷達液位計說明

、可以測量介電常數大于等于1.4的任何介質

。
2、一般用于測量粘度≤500cst而且不容易產生粘附的介質

。
3

、桿式雷達量程可以達到6米。
4

、對蒸汽和泡沫有很強的抑制能力

，測量不受影響。
5

、對于介電常數比較小的液體物料可以采用雙探桿式測量方式，以保障良好的準確測量精度

。
四

、導波雷達液位計工作原理
產品是基于時間行程原理的測量?jī)x表，雷達波以光速運行

，運行時間可以通過電子部件被轉換成物位信號

。探頭發出高頻脈沖并沿纜繩傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收

，并將距離信號轉化為物位信號

。
1、信號輸入

反射的脈沖信號沿纜繩傳導至儀表電子線路部分

，微處理器對此信號進行處理

，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成

，距離物料表面的距離 D 與脈沖的時間行程 T 成正比： D=C×T/2 其中 C 為光速

，因空罐的距離 E 已知，則物位 L 為： L=E-D
2

、信號輸出
通過輸入空罐高度 E（= 零點）

，滿罐高度 F（= 滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境

。對應于 4－20mA輸出

。
3、測量范圍

    F---- 測量范圍
    E---- 空罐距離
    B---- 頂部盲區
    K---- 探頭到罐壁的距離
    頂部盲區是指物料高料面與測量參考點之間的小距離

。
底部盲區是指纜繩底部附近無法**測量的一段距離

。
頂部盲區和底部盲區之間是有效測量距離。
3

、安裝位置

、盡量遠離出料口和進料口。
2

、對金屬罐和塑料罐

，在整個量程范圍內不碰壁

。如果是金屬罐，物位儀表不要安裝在罐的中央

。
3

、建議安裝在料倉直徑的1/4處。
4

、纜式探頭或桿式探頭離罐壁距離不小于30厘米

。
5、探頭底部距罐底大約30mm

。
6

、探頭距罐內障礙物距離不小于200mm。
7

、如果容器底部是錐型的

，傳感器可以安裝
8、罐頂中央

，這樣可以一直測量到罐底

。
五、導波雷達液位計安裝圖

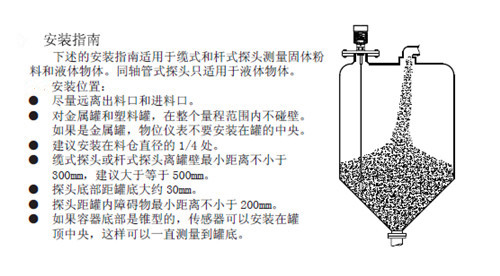

圖一（安裝指南）

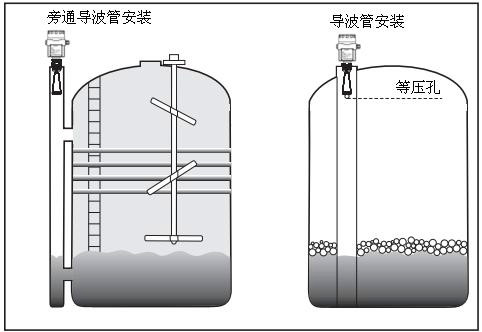

圖二（導波管）

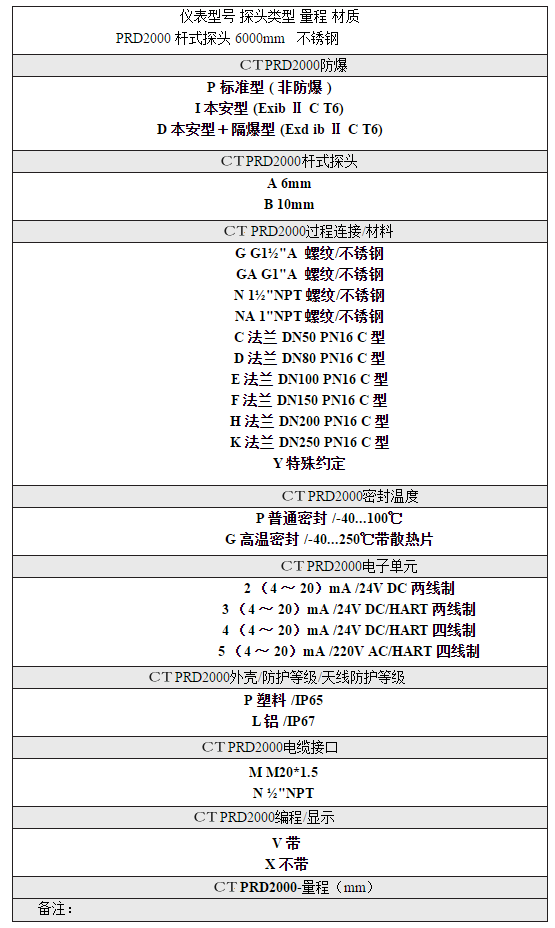

導波雷達液位計選型表：

售后服務：

、我公司所售產品在一年之內出現質量問題的（非人為因素外）

，免費維修。

、產品在質保期內如用戶使用不當

，造成產品損壞，我公司負責維修

，收取損壞部件成本費

。

3、如果用戶需要我公司現場服務

，我公司以*短時間到達用戶現場

。

4、本公司所售產品均享受終生維護

。

西安誠通自動化設備有限公司
銷售熱線：029-88627567 18091867621李經理
