一、甲醇流量計安裝要求

1、 渦輪流量計安裝采用法蘭連接、螺紋連接及夾裝式；

2、 安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥6DS，下游直管段應≥5DS（DS為被測管道實測內徑）。

3、傳感器應遠離外界磁場，如不能避免，應采取必要的措施；

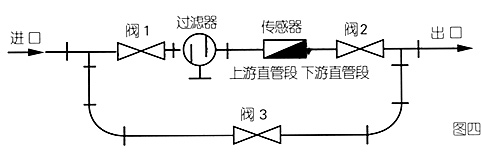

4、為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管道（如圖四）；

5、傳感器露天安裝時，請做好放大器插頭的防水處理；

6、傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式。

二、甲醇流量計原理

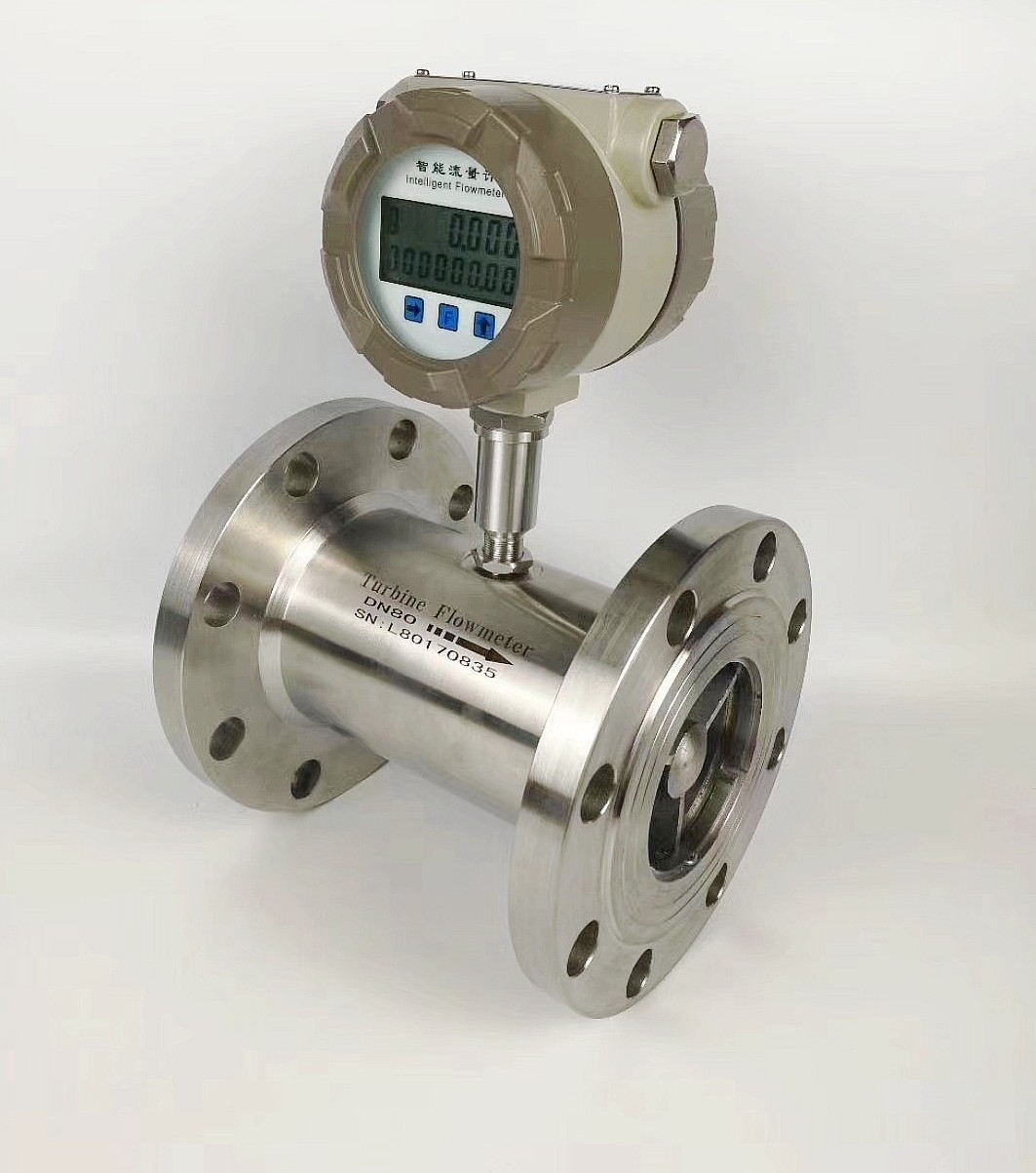

       CTLWH系列型液體渦輪流量計（甲醇流量計）是吸取了國內外流量?jī)x表先進技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，甲醇流量計是采用一體化液體渦輪流量計結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上。若與具有特殊功能的顯示儀表配套，還可以進行A定量控制、超量報警等，是流量計量和節能的理想儀表。 該類渦輪流量產品本身具備現場顯示功能，也可將流量信號以脈沖的形式遠傳輸出。儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。

     流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k

式中：

f——脈沖頻率[Hz]；

k——傳感器的儀表系數[1/m]，由校驗單給出。若以[1/L]為單位Q=3.6×f/k

Q——流體的瞬時流量（工作狀態下）[m3/h]；

3600——換算系數。

每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。

三、甲醇流量計產品特點
   1、甲醇流量計高**度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
   2、甲醇流量計重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的**度，在貿易結算中是**選用的流量計；
   3、甲醇流量計輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；
   4、甲醇流量計范圍度寬，中大口徑可達1:20，小口徑為1:10；
   5、甲醇流量計適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
   6、甲醇流量計是一體化表頭可以顯示的流量單位眾多，有立方米，加侖，升，標準立方米，標準升等，可以設定固定壓力、溫度參數對氣體進行補償，對壓力和溫度參數變化不大的場合，可使用該儀表進行固定補償。

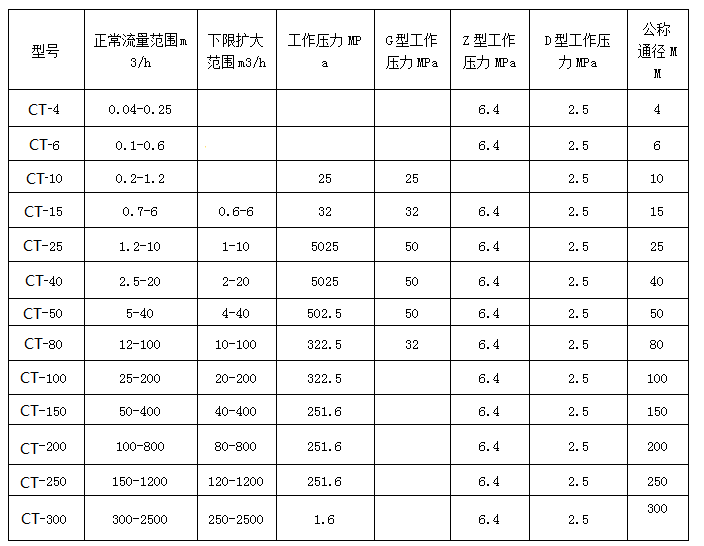

四、甲醇流量計選型

五、甲醇流量計產品類型分類

   1、按儀表功能分類，CTLWH系列 渦輪流量計可分為2大類，即：
■渦輪流量傳感器/變送器
■智能一體化渦輪流量計

    2、甲醇流量計功能說明

渦輪流量傳感器/變送器

    該類熱水渦輪流量計產品本身不具備現場顯示功能，僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號（4-20mA）；儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。

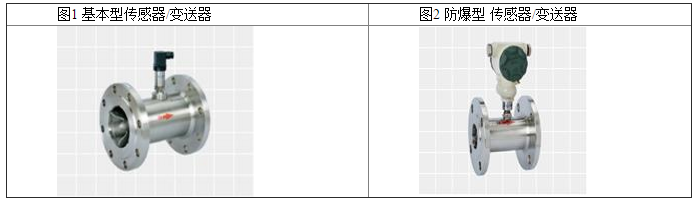

    該類渦輪流量產品均分為基本型和防爆型（ExdIIBT6）兩種，如下圖所示：

CTLWH-N型傳感器：12～24VDC供電，三線制脈沖輸出，高電平≥8V，低電平≤0.8V；信號傳輸距離≤1000米；

CTLWH-A型變送器：24VDC供電，二線制4-20mA 輸出，信號傳輸距離≤1000。

渦輪流量計用途

     渦輪流量傳感器與顯示儀表配套組成。傳感器具有精度高，重復性好，壽命長操作簡單等特點。可廣泛應用于石油，化工，冶金，造紙等行業測量液體的體積瞬時流量和體積總量。
六、甲醇流量計特點

★ 壓力損失小。

★ 具有較高的抗電磁干擾和抗震動能力，性能可靠工作壽命長。

★ 采用先進的超低功耗單片微機技術，整機功能強，功耗低，性能優越。具有非線性精度補償功能的智能流量顯示器。修正公式精度優于±0.02%。

★ 儀表系數可由按鍵在線設置，并可顯示在液晶屏上，液晶屏直觀清晰，可靠性高。

★ 采用EEPROM對累積流量、儀表系數進行掉電保護。保護時間大于10年。

七、甲醇流量計主要技術參數

★ 流量計規格，基本參數和性能指標

★ 準確度：0.5級、1.0級；

★ 使用條件：

1、 環境溫度-20℃～50℃;

3、 被測介質溫度：-20℃～120℃;

4、 大氣壓力：86Kpa～106Kpa;

5、 防爆等級：ibⅡBT4.

★ 信號傳輸距離：傳感器至顯示器的距離可達1000m。

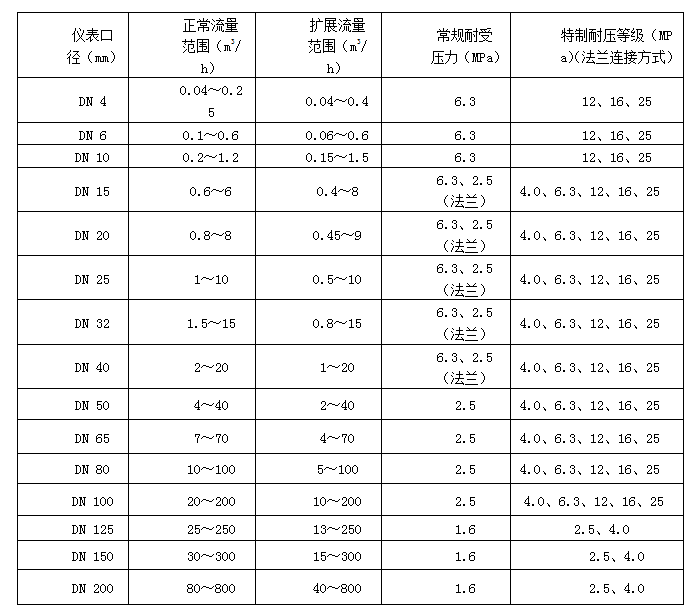

渦輪流量計技術參數：附表

公稱口徑：管道式：DN4～DN200
插 入 式：DN100～DN2000
精度等級：管道式：±0.5級，±1.0級
插 入 式：±1.5級、±2.5級
環境溫度：-20℃～50℃
介質溫度：測量液體：-20℃～120℃
測量氣體：-20℃～80℃
大氣壓力：86KPa～106KPa
公稱壓力：1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
防爆等級：ExdIIBT4
連接方式：螺紋連接、法蘭夾裝、法蘭連接、插入式等
安裝要求：氣體：上游直管段應≥10DN，下游直管段應≥5DN
液    體：上游直管段應≥20DN，下游直管段應≥5DN 　
插 入 式：上游直管段應≥20DS，下游直管段應≥7DS（DS為管道實測內徑）
顯示方式：
（1）遠傳顯示： 脈沖輸出、電流輸出（配顯示儀表）
（2）現場顯示：8位LCD顯示累積流量，單位（m3） 　4位LCD顯示瞬時流量，單位（m3/h）、電池電量、頻率、流速
（3）溫度壓力補償型： A、顯示標準瞬時流量及標準累計流量 B、顯示當前壓力、溫度、電池電壓　　
輸出功能：
（1）脈沖輸出，p-p值由供電電源確定
（2）4～20mA兩線制電流輸出
（3）單位體積脈沖輸出及傳感器原始脈沖輸出
（4）帶有RS485通迅接口 　　
供電電源：（1）DC5～24V
（2）標準型3V鋰電池安裝于儀表內部可連續使用八年以上
（3）溫壓補償型3V鋰電池安裝于儀表內部可連續使用四年以上
傳輸距離：傳感器至顯示儀距離可達500m

八、甲醇流量計電氣特性

1、 顯示方式：

    （1）LWH 遠傳顯示：脈沖輸出（配顯示儀表）；

    （2）LWH 現場顯示：液晶顯示累積流量，單位（m³）

             液晶顯示瞬時流量，單位（m³/h）

     （3）LWH 渦輪流量變送器：（配顯示儀表）。

2、輸出功能：

    （1）LWH 脈沖輸出，p-p值由供電電源確定；

    （2）LWH 可帶脈沖輸出或4~20mA兩線制電流輸出；

    （3）LWH 4~20mA兩線制電流輸出。

3、供電電源：

    （1）LWH ：DC5~24V；

    （2）LWH ：3V鋰電池安裝于儀表內部可連續使用3~5年；

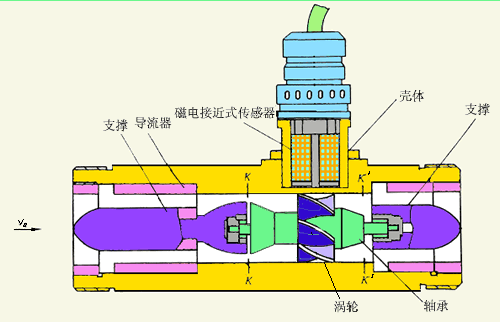

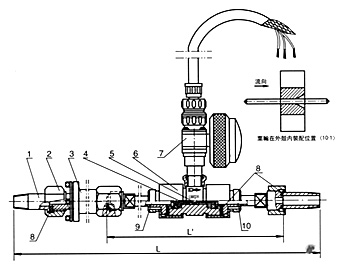

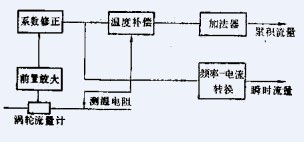

渦輪流量計結構及原理框架圖：

      流體從機殼的進口流入，通過支架將一對軸承固定在管中心軸線上，渦輪安裝在軸承上。在渦輪上下游的支架上裝有輻射形的整流板，以對流體起導向作用，以避免流體自旋而改變對渦輪葉片的作用角度。在渦輪上方機殼外部裝有傳感線圈，接收磁通變化信號。
