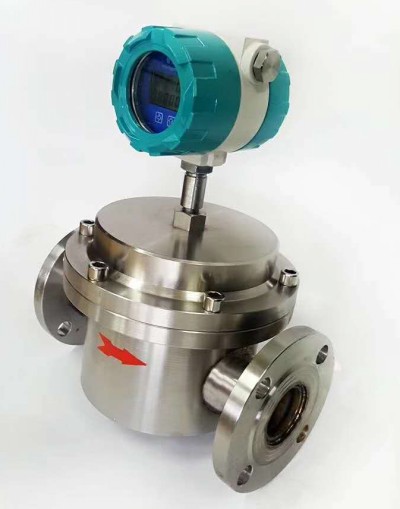

一、橢圓齒輪流量計概述
       CTLY型橢圓齒輪流量計（重油流量計）是一種容積型測量?jī)x表，主要由計量殼體、橢圓齒輪轉子和傳動部件組成。橢圓齒輪柴油流量計的工作原理是液體推動一對橢圓齒輪轉動；每個腔體的容積是固定體積；齒輪轉速引出，傳感器發出同步脈沖計數，橢圓齒輪的轉動通過磁性密封聯軸器及傳動減速機構傳遞給計數器直接指示出流經流量計的總量。

二、橢圓齒輪流量計的工作原理

    流量計的測量部分主要由兩個相互嚙合的橢圓齒輪及其外殼(計量室)所構成，在被測介質的壓差△p=pl-p2的作用下，產生作用力矩使其轉動。在所示位置時，由于P1>P2，在P1和P2的作用下所產生的合力矩使輪1產生順時針?lè)较蜣D(zhuǎn)動，把輪1和殼體間的半月形容積內的介質排至出口，并帶動輪2作逆時針?lè)较蜣D(zhuǎn)動，這時1為主動輪，2為從動輪，在 (b)上所示為中間位置，1和2均為主動輪；而在上所示位置，P1和P2作用在1輪上的合力矩為零，作用在2輪上的合力矩使2輪作逆時針?lè)较蜣D(zhuǎn)動，并把已吸入半月形容積內的介質排至出口，這時2為主動輪，1為從動輪，與 (a)上所示情況剛好相反．如此往復循環，輪1和輪2互相交替地由一個帶動另一個轉動，將被測介質以半月形容積為單位一次一次地由進口排至出口。

三、橢圓齒輪流量計產品特點

1、測量精度較高：0.2級與0.5級；
2、前后不需直管段，即使流量計靠近閥門、彎管、縮管、擴大管，也無需加裝直管段。
3、防爆等級：ExiaIICT6

     具有量程范圍大、優異的準確度、壓力損失小、粘度適應性強、能測量高溫高粘液體、標定方便、安裝簡易等優點。汽油流量計可現場指示累積流量、瞬時流量，單次流量等，亦可輸出脈沖信號、4-20mA或1-5V模擬信號、4-20mA+HART、MODBUS、支持232，485通訊等。

      按照要求正確安裝后的汽油流量計，使用時即可保證足夠的精度，通常累計值的精度可達0.5級，是一種較為準確的汽油計量流量計。

不同型號規格的流量計對*小使用流量有一允許值，只有當實際被測流量大于該下限流量允許值時，測量精度才能得到保證。汽油流量計要注意被測介質的溫度不能過高，否則不僅會增加測量誤差，為此，汽油流量計在儀表所規定的使用溫度范圍內使用。

三、橢圓齒輪流量計選型參數

1、連接方式: 法蘭連接:DN10～DN200

2、安裝方式: 水平、垂直

3、可選擇口徑系列: DN10，15，20，25，40，50，80，100

4、壓力損失: ≤0.1MPa

5、精度等級: 普通型0.5級，高精度0.2級

6、介質壓力: 普通型1.6MPa,高壓型3.2MPa

7、汽油流量計粘度范圍: 普通型:0.6～200mpa.s,

8、介質溫度: 普通型＜120℃，高壓型＜200℃

9、表體材質: 鑄鐵、鑄鋼、不銹鋼等

10、轉動部件: 鋁合金、不銹鋼等
四、橢圓齒輪流量計的安裝與使用

1、安裝前，表面管道應仔細清除雜物。在安裝流量計時，應防止雜物跌入管道。汽油流量計盡可能安裝成水平位置。

2、前需裝過濾器，防止變送器因雜物而扎住而阻塞管道，過濾器應定期清洗。

3、應安裝泵的輸出端，否則也會造成儀表誤差增大。

4、在使用時，應使表內充滿液體。被測液體內不應混有氣體，否則應安裝氣體分離器

     按照要求正確安裝后的汽油計量表，使用時即可保證足夠的精度，通常累計值的精度可達0.5級，是一種較為準確的汽油流量計量?jī)x表。但是，如果使用時被測介質的流量過小流量計的泄漏誤差的影響就會突出，不能再保證足夠的測量精度。

因此，不同型號規格的汽油流量計對*小使用流量有一允許值，只有當實際被測流量大于該下限流量允許值時，測量精度才能得到保證。

其次，使用汽油流量計要注意被測介質的溫度不能過高，否則不僅會增加測量誤差，而且有使齒輪發生卡死的可能。為此，汽油流量計在儀表所規定的使用溫度范圍內使用。

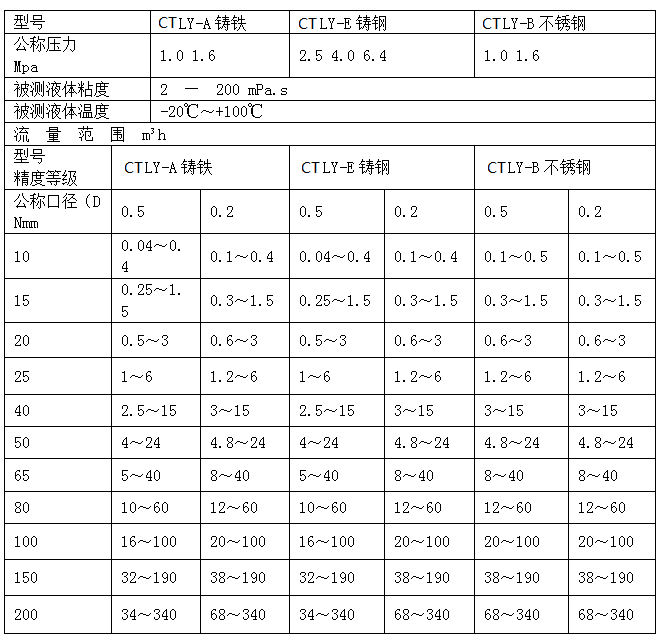

五、橢圓齒輪流量計測量范圍及工作壓力

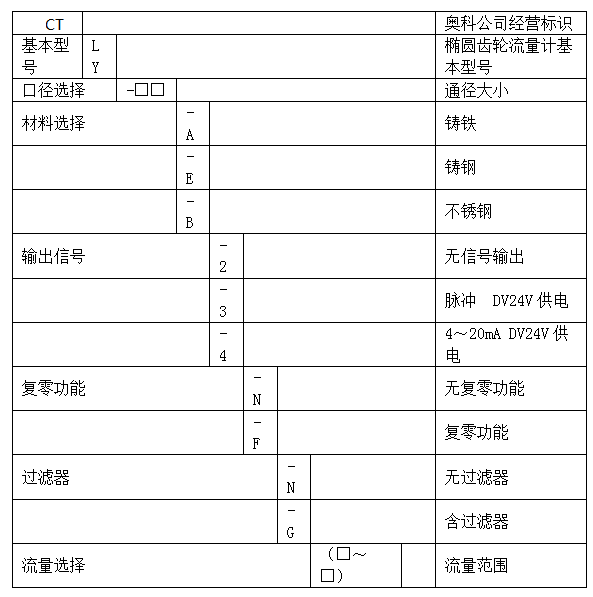

六、橢圓齒輪流量計選型編碼
