醬油流量計

一、醬油流量計概述

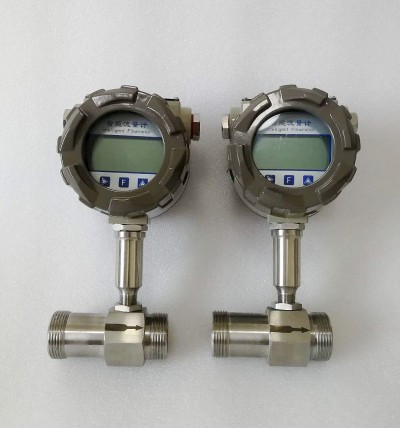

　　CTLWH渦輪流量計（醬油流量計）是一種精密流量測量儀表

，與相應的流量積算儀表配套可用于測量液體的流量和總量。液體渦輪流量計廣泛用于石油

、化工

、冶金、科研等領域的計量

、控制系統

。配備有衛生接頭的液體渦輪流量計可以應用于制藥行業。
　　一體化液體渦輪流量計結構為防爆設計

，可以顯示流量總量

，瞬時流量和流量滿度百分比。電池采用長效鋰電池

，單功能積算表電池使用壽命可達5年以上

，多功能顯示表電池使用壽命也可達到12個月以上。
　　一體化液體渦輪流量計表頭可以顯示的流量單位眾多

，有立方米

，加侖，升

，標準立方米

，標準升等，可以設定固定壓力

、溫度參數對氣體進行補償

，對壓力和溫度參數變化不大的場合，可使用該儀表進行固定補償積算

。
二

、醬油流量計產品特點
　1、高**度

，一般可達±1%R

、±0.5%R，高精度型可達±0.2%R

；
　2

、重復性好

，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的**度

，在貿易結算中是**選用的流量計

；
　3、具備儀表系數三點修正

，智能補償儀表系數非線性

，并可進行現場修正；
　4

、所有有效數據掉電后保持10年不丟；
　5

、范圍度寬

，中大口徑可達1:20，小口徑為1:10

；
　6

、結構緊湊輕巧，安裝維護方便

，流通能力大

；
　7、適用高壓測量

，儀表表體上不必開孔

，易制成高壓型儀表；
　8

、專用型傳感器類型多

，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型

、雙向型

、井下型、混砂專用型等
　9

、可制成插入型

，適用于大口徑測量，壓力損失小

，價格低

，可不斷流取出，安裝維護方便

；
三

、醬油流量計技術參數

公稱口徑：管道式：DN4～DN200
　插入式：DN100～DN2000
精度等級：管道式：±0.5級，±1.0級
　插入式：±1.5級

、±2.5級
　環境溫度：-20℃～50℃
　介質溫度：測量液體：-20℃～120℃
　測量氣體：-20℃～80℃
　大氣壓力：86KPa～106KPa
　公稱壓力：1.6Mpa

、2.5Mpa

、6.4Mpa、25Mpa
　防爆等級：ExdIIBT4
　連接方式：螺紋連接

、法蘭夾裝

、法蘭連接、插入式等
　安裝要求：a

、氣體：上游直管段應≥10DN

，下游直管段應≥5DN
b、液體：上游直管段應≥20DN

，下游直管段應≥5DN
插入式：上游直管段應≥20DS
下游直管段應≥7DS（DS為管道實測內徑）
　CTLWH液體渦輪流量計顯示方式：　
（1）遠傳顯示：脈沖輸出

、電流輸出（配顯示儀表）
　　（2）現場顯示：8位LCD顯示累積流量，單位（m3）
　　4位LCD顯示瞬時流量

，單位（m3/h）

、電池電量、頻率

、流速
　 ?div id="d48novz" class="flower left">

。?）溫度壓力補償型：
　　A、顯示標準瞬時流量及標準累計流量
　　B

、顯示當前壓力

、溫度、電池電壓
輸出功能：
　?div id="d48novz" class="flower left">

。?）脈沖輸出

，p-p值由供電電源確定
　　（2）4～20mA兩線制電流輸出
　?div id="4qifd00" class="flower right">

。?）單位體積脈沖輸出及傳感器原始脈沖輸出
　?div id="4qifd00" class="flower right">

。?）帶有RS485通迅接口
供電電源：
（1）DC5～24V
（2）標準型3V鋰電池安裝于儀表內部可連續使用八年以上
（3）溫壓補償型3V鋰電池安裝于儀表內部可連續使用四年以上
傳輸距離：傳感器至顯示儀距離可達500m
四、醬油流量計儀表分類
1

、按儀表功能分類

，渦輪流量計可分為2大類，即：
■渦輪流量傳感器/變送器
■智能一體化渦輪流量計
2

、功能說明
■CTLWH渦輪流量傳感器/變送器

該類渦輪流量計產品本身不具備現場顯示功能

，僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號（4-20mA）

；儀表價格低廉

，集成度高，體積小巧

，特別適用于與二次顯示儀

、PLC、DCS等計算機控制系統配合使用

。
該類渦輪流量計產品均分為基本型和防爆型（ExdIIBT6）兩種

。

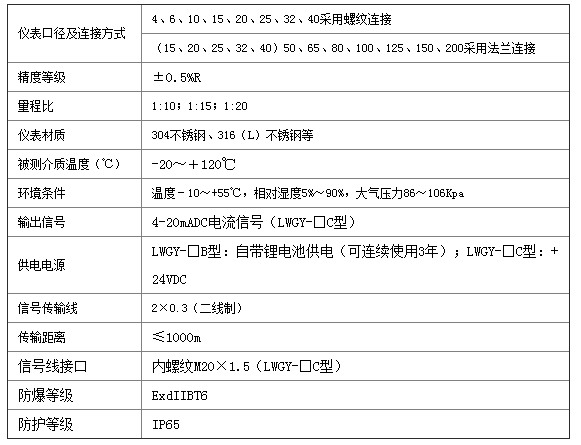

基本參數與技術性能

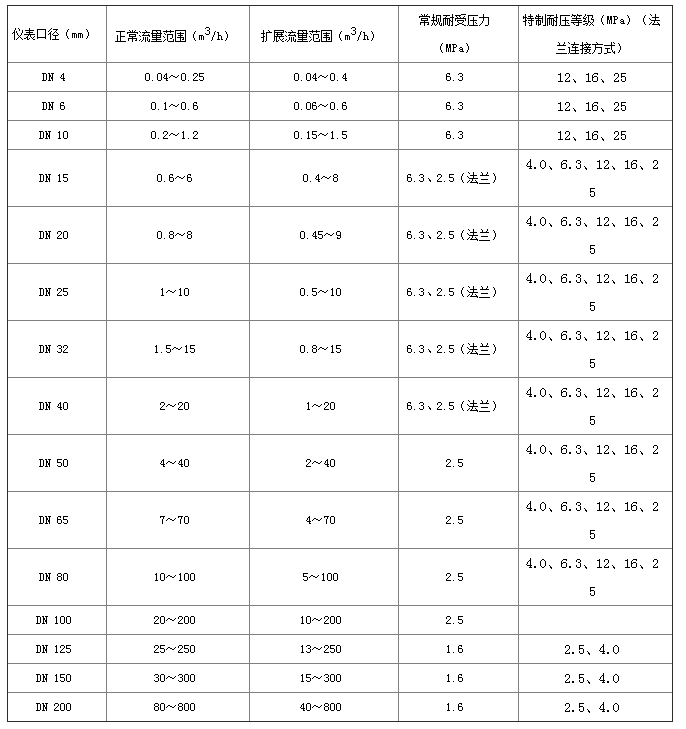

技術性能：表1
