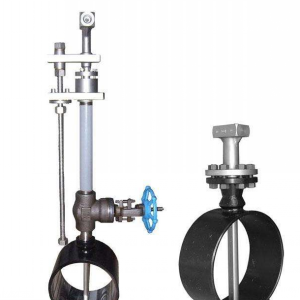

強力巴流量計

一、概述

CTLNX強力巴流量計（又稱笛形均速管流量計）是根據皮托管測速原理發展起來的一種新型差壓流量檢測元件。我公司引進德國技術生產的強力巴流量計它設計新穎、結構合理

、精度高、壓力損失小、安裝使用方便等正以其特殊的優點取代孔板和其它檢測元件

，國際品質。強力巴流量計以其安裝簡便

、壓損小

、強度高、不受磨損影響

、無泄漏等特點而成為替代孔板流量計的理想產品

。
二、強力巴流量計測量原理

CTLNX強力巴流量計是通過管道的平均流速及管道的有效截面積的乘積來確定流量

。當流體流過探頭時

，在其前部產生一個高壓分布區，高壓分布區的壓力略高于管道的靜壓

。根據伯努利方程原理

，流體流過探頭時速度加快，在探頭后部產生一個低壓分布區

，低壓分布區的壓力略低于管道的靜壓

。流體從探頭流過后在探頭后部產生部分真空，并在探頭的兩側出現旋渦

。均速流量探頭的截面形狀

、表面粗糙狀況和低壓取壓孔的位置是決定探頭性能的關鍵因素。低壓信號的穩定和準確對均速探頭的精度和性能起決定性作用

。均速流量探頭能**地檢測到由流體的平均速度所產生的平均差壓

。均速流量探頭在高、低壓區有按一定準則排布的多對取壓孔

，使準確測平均流速成為可能

。

三、強力巴流量計適用對象

CTLNX強力巴流量計輸出為差壓信號，與測量差壓的儀器儀表配套使用

，可以準確地測量賀形管道

、矩形管道中的多種液體、氣體和蒸汽（過熱蒸汽和飽和蒸汽）

。被　測管道的尺寸范圍從20MM-3000MM

。強力巴流量計在動力工業（包括核工業）化學工業、石油化工和金屬冶煉工業等部門中行到了成功的使用

，它適用于：

、氣體輸送和液體輸送；

、能源研究

，蒸汽鍋爐熱率，水泵效率

，氣體壓縮機效率和燃料消耗

；

3、過程控制：輸入輸出

、比率

、平衡；冷卻水或空氣

，蒸汽加熱

；

4、化學工業中加料

。

四

、強力巴流量計的主要特點

1、獨有的內部二次平均結構

，提供了高精度（讀數±1%）和高重復（±0.1%）

。

2、外層沖擊管采用一整塊材料加工制作而成無焊接

，與由雙體結構焊接而成的同類產品相比自然有高強度

，也便于選用耐高溫，耐腐蝕的材料

。

、蜂窩狀六邊形穩定結構，產生的是獨有的流束分布形狀

，保證了低壓信號的穩定

，產生的差壓高于同類產品，提高了量程比

。

、適用于方形或矩形管道

。

5、對于同類產品在測量臟污介質時不可避免的堵塞問題

，有在線可拔出型或提供手動和自動吹掃方案及裝置

，實現不停產維護

。

、均速管三閥組溫壓補償變送器，組成一體化結構

，使用方便

。

7、無流量系數飄移

，長期穩定

。

8、獨家提供直觀的共振驗算

，確保長期穩定運行

。

9、壓損小能耗低

，

五

、強力巴流量計的技術參數

1、規格：DN50-DN5000（mm）

；插入式：DN500-DN5000（mm）

；

2、測量準確度：±6.0%

；重復性：±0.1%

；

3、范圍度：體積流量：10：1

；質量流量：8：1

；

4、工作壓力：均速管無提出功能型：≤20MPa

；均速管可提出型：≤10MPa

；

5、流體溫度：≤450℃

；

、介質粘度：≤30CP（相當于重油）；

、材質：均速管

、三閥組：各種牌號不銹鋼（任選）；主體管

、法蘭：不銹鋼或碳鋼（任選）

。

六

、強力巴流量計配套方案選擇

1、3051/3351/1151系列差壓變送器或其它型號的差壓變送器

；

、壓力變送器或其它型號的壓力變送器；

、溫度變送器或其它型號的溫度變送器

；

4、流量積算儀或其它型號的流量積算儀

；

、以此組成的智能型均速管流量計，可帶溫壓補償

，并能顯示瞬時流量

、累計流量、管道內介質溫度

、管道內介質壓力及差壓等值

，備有通訊接口和4～20MA輸出。

七

、強力巴流量計裝置成套性

、均速管流量傳感器 1臺；

、均速管流量傳感器使用說明書 1份

；

3、合格證 1份

；

、配套的變送器儀表及說明書和合格證（可由用戶自行定購）。
八

、安裝使用要求

、被測流體應充滿管道且流動穩定。

、被測的流體應當是單相的

，其相態不變，對于成分復雜的流體須與單一成分的流體類似時方能使用

。

、被測流體在實際工況下的ReD應大于3×104

4、應保證傳感器前后直管段長度的要求

。

、管道內徑大于100㎜為好。

、在傳感器前2D的管道內表面上

，應清潔光滑

。

九、產品維護

強力巴流量計的傳感器應在工藝管道大修時進行定期清洗

，清洗的辦法很多

，例如用氣源吹除檢測管內積存污穢；用煤油和軟絲刷洗凈

，使各取壓孔保持通暢

。可能產生故障的原因及清除辦法：序號故障現象產生的原因清除辦法

。

、無差壓信號輸出：高低壓閥未打開

，打開高低壓閥

。

2、高低壓平衡閥未旋緊：旋緊平衡閥

。

、差壓信號輸出過小：導壓系統有泄漏現象 ;認真查找

，排除泄露

。

4、二次表量程選配不當：調小差壓變送器上限值

。

、差壓信號輸出過大：二次表量程選配不當，調大差壓變送器上限值

，背壓孔堵塞

，清洗均速管，排除堵塞

。

十

、訂貨須知

訂貨時請詳細提供以下數據：
1、被測介質
2

、大

、常用、小流量

。
3

、工作壓力、工作溫度
4

、介質密度

、粘度
5、管道材質

、內徑

、外徑
6

、現場管道敷設情況和局部阻力件形式。

售后服務：

、我公司所售產品在一年之內出現質量問題的（非人為因素外）

，免費維修。

、產品在質保期內如用戶使用不當

，造成產品損壞，我公司負責維修

，收取損壞部件成本費

。

3、如果用戶需要我公司現場服務

，我公司以*短時間到達用戶現場

。

4、本公司所售產品均享受終生維護

。
