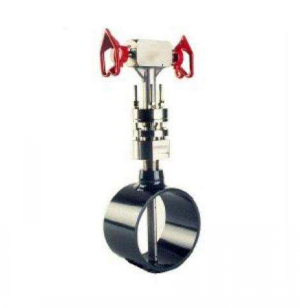

威力巴流量計

一

、概述
CTLNV威力巴流量計采用了完全符合空氣動力學原理的工程結構設計

，是一種在精度

、功效及可靠方面達到了無比卓越程度的傳感元件。
二

、威力巴流量計用途及特點
威力巴流量計適用于氣體

、液體和蒸汽的高精度流量測量。威力巴流量計是一種差壓式

、速率平均式流量傳感器

，通過傳感器在流體中所產生的差壓進行流量測量。威力巴流量計反映流體真實的流速

，其精度達到± 1.0

，重復性達± 0.1

。威力巴的突出優點是：輸出一個非常穩定

、無脈動的差壓信號
子彈頭截面形狀的探頭能產生**的壓力分布，固定的流體分離點

；位于探頭側后兩邊

、流體分離點之前的低壓取壓孔，可以生成穩定的差壓信號

，并且有效防堵

。內部一體化結構能避免信號滲漏，提高探頭結構強度

，保持長期高精度

。
三、威力巴流量計探頭原理
威力巴流量探頭以其卓越的防堵設計

，徹底擺脫了阿牛巴等插入式流量探頭易堵塞的弊端

，使均速管流量探頭的防堵水平達到了空前的高度。
探頭高壓取壓孔不會被堵探頭的前部形成高壓區

，壓力略高于管道靜壓

，阻止了顆粒進入。請注意：在探頭的高壓取壓孔處流體的速度是零，沒有物體會進入取壓孔

。開機時

，流體在管道靜壓作用下，進入彎管

，很快形成了壓力平衡的狀態

。當壓力平衡狀態形成以后，流體在彎管進口處遇到高壓

，繞道而行

，不再進入彎管中。
威力巴流量計的低壓孔實現本質防堵一般情況下

，灰塵

、沙子和顆粒在渦街力的作用下，集中在探頭的后部

。這就是為什么秋天的樹葉總是集中在背風的房子后面的原因

。其它的探頭由于低壓取壓孔取在探頭尾部真空區，在渦街力的作用下

，探頭的低壓取壓孔很快地被渦流帶來的雜質堵死

。威力巴流量計的獨特設計，使低壓取壓炕于探頭側后兩邊

，流體分離點和尾跡區的前部

。這種設計從本質上防止了堵塞并且能產生一個非常穩定的低壓信號。
四

、威力巴流量計探頭的優點
◆ 可測量多種介質

，應用范圍廣泛
◆ 精度高、量程比大
◆ 探頭取壓孔本質防堵
◆ 測量信號穩定

、波動小
◆ 管道永久壓損低
◆ 獨有高強度的子彈頭形單片雙腔結構
◆ 安裝費用低

，基本免維護
◆ 可以在線安裝和檢修
五、威力巴流量計傳感器的特點
1

、穩定的信號 ：威力巴的低壓取壓炕于探頭側后兩邊

、流體與探頭分離點之間，遠離渦流波動區域

。
2

、卓越的長期高精度：威力巴能夠保證精度的長期穩定，這是因?yàn)椋?nbsp;
3

、它不受磨損

、污垢和油污的影響。
4

、結構上沒有可移動部件

。
5

、設計上排除了堵塞現象的發生。在探頭前部

，高靜壓區圍繞著探頭

，使高壓取壓孔不會被堵塞。重要的是

，低壓孔取在探頭側后兩邊

，流體從表面斜掠而過，保護了低壓孔不會被掠動

，而其它的探頭容易堵塞

，因?yàn)樗鼈兊牡蛪喝嚎自陔s質聚集的低壓波動區域。

◆ 低的安裝費用
1

、只需要進行幾英寸的線條焊接

，完成安裝是非常簡單和快捷的。
2

、應用專用工具

，可以實現帶壓在線安裝。
3

、全部的閥和各種儀器的接口只需進行簡單的裝配

，需要非常低的裝配費用。
◆ 非常低的運行費用
1

、它是一種非收縮節流的設計

，轉一種插入式流量探頭，威力巴的運行費用是低的

。
2

、威力巴流量計只產生非常低的永久性壓力損耗，典型的少于0.7KPa
3

、一個孔板元件所產生的永久性壓力損耗超過14KPa
4

、.與孔板比較

，威力巴的能量損耗降低了95

。
◆ 連續工作的威力巴從根本上杜絕了堵的可能，但是在以下情況下

，威力巴仍要注意防堵：
1

、當引壓管泄漏，探頭高壓平衡區遭到破壞

，雜質中直徑較小的顆粒就有可能進入取壓孔

。
2、當管道處于停產時

，由于分子的布朗運動

，顆粒小的雜質有可能進入取壓孔

。
3、系統頻繁開停機

，在高壓區形成的瞬間

，顆粒小的雜質有可能進入取壓孔，日積月累

，就有可能造成探頭的堵塞

。
4、介質中含有大量的焦油

、藻類生物

，或者含有纖維狀的物質，也有可能造成探頭的堵塞

。
六

、威力巴流量計安裝
1、獨創的設計帶閥門的接頭威力巴

，全新的設計理念提供一個全新的概念

，在儀器的接頭處內置儀表截止閥。
2

、使安裝和維護更加簡單

。
3、減少裝配部件的數量

，使硬件連接

。
4、成本降低

。
5

、快捷的安裝系統
6、快捷插入和拔出
7

、密封驅動系統能夠避免損壞元件
8

、能夠分別應用于多個探頭的安裝
9、全部安裝不超過1 小時
七

、威力巴流量計主要技術指標
1

、威力巴流量測量系統性能指標
測量精度：± 1 重復精度：± 0.1
適用壓力：0～40MPa
適用溫度：－ 180℃～＋ 550℃
測量上限：取決于探頭強度測量下限：取決于測量小差壓要求
量程比：大于10∶1
適用管徑：38mm～9,000mm 圓管、方管
適用介質：滿管

、單向流動的

、單向的氣體、蒸汽和粘度不大于1 0 厘泊的液體
威力巴的使用范圍及其廣泛

，它大量用于各種氣體

、液體和蒸汽的測量，以下為典型應用介質

。
氣體/液體/蒸汽天然氣/冷卻水/飽和蒸汽壓縮空氣/鍋爐水/過熱蒸汽燃?xì)?除鹽水氣體碳?xì)浠衔?液體碳?xì)浠衔?熱空氣/低溫液體發生爐氣體/導熱液體

八

、訂貨須知

訂貨時請?jiān)敿?xì)提供以下數據：
1

、被測介質
2、大

、常用

、小流量。
3

、工作壓力
