一、概述
CTLNGF長徑噴嘴流量計主要用于電力行業高壓或高溫高壓場合，主蒸汽、主給水或減溫水均采用此典型設計，它具有量程比寬、耐沖擊、壓力損失小、使用壽命長、測量范圍大、測量精度等特點。長徑噴嘴按國標GB/T2624-93進行設計制造，按JJG640-94進行檢定。無需實流標定。
二、長徑噴嘴流量計適用范圍
1、公稱直徑：50mm≤DN≤630mm
2、公稱壓力：PN≤32MPa
3、孔徑比：0.2≤β≤0.8
4、雷諾數范圍：10000≤ReD≤1×10 7
5、精度：0.5級，１級
三、長徑噴嘴流量計結構形式

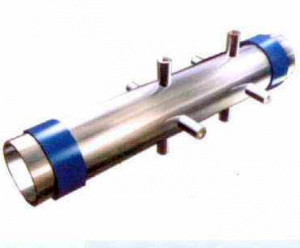

長頸噴嘴流量計采用均壓環取壓，外形結構見下圖：
長徑噴嘴由入口收縮部分A、圓筒形喉部B和下游端平面C組成，其取壓方式采用D-D/2取壓。
長徑噴嘴有兩種形式：高比值噴嘴0.25≤β≤0.8
低比值噴嘴0.25≤β≤0.5
當β值介于0.25和0.5之間時，可采用任意一種結構形式的長徑噴嘴，具體結構形式見下圖四、訂貨須知 訂貨時請?jiān)敿?xì)提供以下數據： 1、被測介質 2、大、常用、小流量。 3、工作壓力、工作溫度 4、介質密度、粘度 5、管道材質、內徑、外徑 6、現場管道敷設情況和局部阻力件形式。 售后服務：
1、我公司所售產品在一年之內出現質量問題的（非人為因素外），免費維修。
2、產品在質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
3、如果用戶需要我公司現場服務，我公司以*短時間到達用戶現場。
4、本公司所售產品均享受終生維護。
