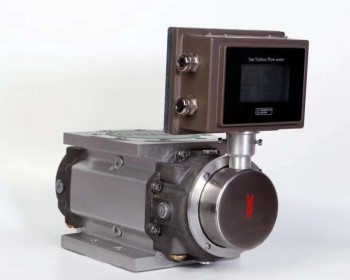

一、天然氣氣體羅茨流量計概述

        餐飲、賓館等行業的燃?xì)馍虡I(yè)核算，輸配管網燃?xì)庥嬃?，燃?xì)庹{(diào)壓站計量，工業和民用鍋爐等燃?xì)庥嬃?，也可用作丙烷、氮氣、工業惰性氣體等各種無腐蝕性氣體標準流量計。

二、天然氣氣體羅茨流量計

**度高，重復性好。內部轉子經精密加工和平衡測試，無接觸旋轉，良好的油潤滑，確保流量計精度不變，工作壽命長。

流量計前后不需要直管段，可以安裝在環境狹窄的場合。

始動流量小，量程比寬，適合于計量符合變動大的氣體流量。

計量**度不受壓力和流量變化的影響，性能穩定，壽命長。

通用性好，所有羅茨流量傳感器均可使用通用的附件。

配置RS-485通訊接口和IC卡專用信號集中器配套，并可通過GPRS/CDMA、internet、電話網絡組成遠程數據采集機監控系統，便于數據的集中采集和實時管理。

電路采用表貼安裝工藝，結構緊湊、抗干擾能力強、可靠性高。

采用高性能微處理器和現代數字濾波技術，軟件功能強大，性能優越。

采用浮點運算和五段儀表系數自動修正，并有故障自診斷和報警功能。

采用微功耗技術，內、外電源供電工作，整機功耗低，僅憑一節2#3.6VDC鋰電池供電，可連續工作五年以上。

就地顯示流量值，并帶多種信號輸出功能。

采用高對比度的液晶顯示器，可顯示標準累積流量、標準體積流量、工況體積流量百分值、介質溫度、壓力值和電池用量百分量，并帶中文提示符。

具有實時數據存儲功能，防爆標志為ExibllCT4 GB。

流量計外殼保護等級為IP65。

三、天然氣氣體羅茨流量計技術性能指標

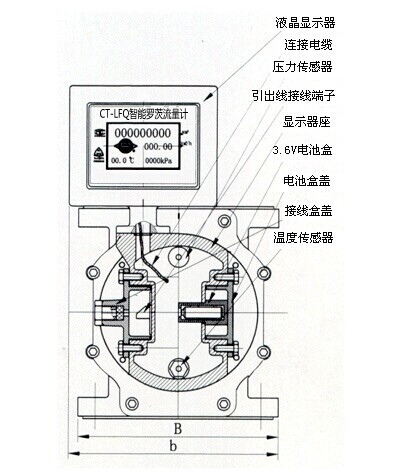

3.1流量計結構

流量計由5個部分組成（見圖）

四、天然氣氣體羅茨流量計概述

       CTLFQ系列智能氣體腰輪（羅茨）流量計（氣體羅茨流量計）是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑?，該流量計基于容積式測量原理，用于**計量流經封閉管道的氣體總量。流量計基型由羅茨流量傳感和流量積算儀（二次表）兩部分組成。該流量計采用先進的單片機技術和微功耗技術，能對被測介質進行壓力機內設置和溫度自動跟蹤補償運算，并直接顯示標準狀態下（P0=101.325kPa，T0=293.15K）的體積總量。

本流量計執行中華人民共和國機械行業標準JB/T7385-94《氣體腰輪流量計》《CTLFQ型氣體羅茨流量計》。

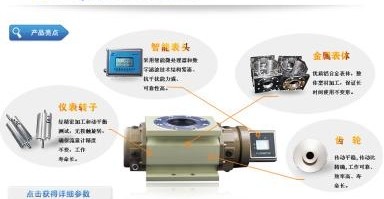

五、天然氣氣體羅茨流量計產品特點

■**度高，重復性好。內部轉子經精密加工和平衡測試，無接觸旋轉，良好的油潤滑，確保流量計精度不變，工作壽命長。

■流量計前后不需要直管段，可以安裝在環境狹窄的場合。

■始動流量小，量程比寬，適合于計量符合變動大的氣體流量。

■計量**度不受壓力和流量變化的影響，性能穩定，壽命長。

■通用性好，所有羅茨流量傳感器均可使用通用的附件。

■配置RS-485通訊接口和IC卡專用信號集中器配套，并可通過GPRS/CDMA、internet、電話網絡組成遠程數據采集機監控系統，便于數據的集中采集和實時管理。

■電路采用表貼安裝工藝，結構緊湊、抗干擾能力強、可靠性高。

■采用高性能微處理器和現代數字濾波技術，軟件功能強大，性能優越。

■采用浮點運算和五段儀表系數自動修正，并有故障自診斷和報警功能。

■采用微功耗技術，內、外電源供電工作，整機功耗低，僅憑一節2#3.6VDC鋰電池供電，可連續工作五年以上。

■就地顯示流量值，并帶多種信號輸出功能。

■采用高對比度的液晶顯示器，可顯示標準累積流量、標準體積流量、工況體積流量百分值、介質溫度、壓力值和電池用量百分量，并帶中文提示符。

■具有實時數據存儲功能，防爆標志為ExibllCT4  。

■流量計外殼保護等級為IP65。

六、天然氣羅茨流量計技術性能指標

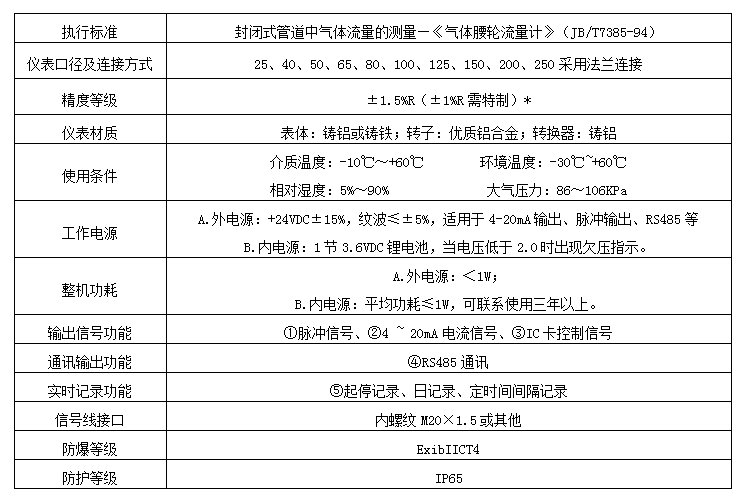

基本參數

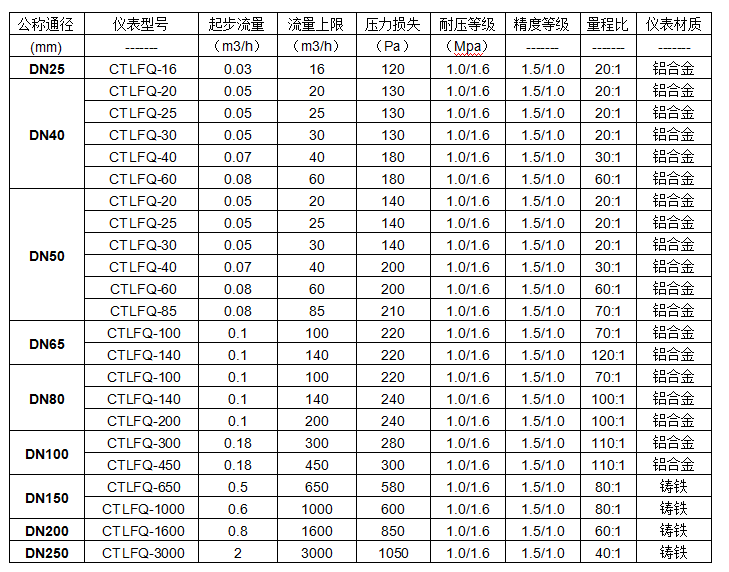

始動流量及流量上限

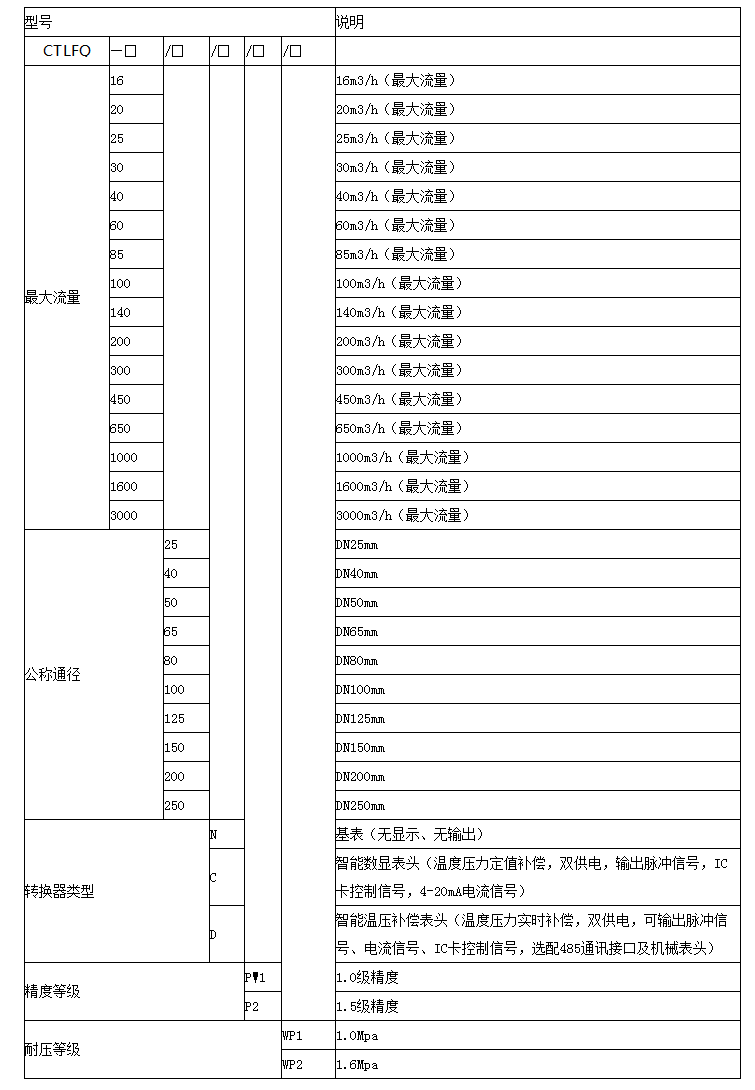

儀表選型（請先參考‘3.3始動流量及流量上限’表格）

七、氣體羅茨流量計產品特點

**度高，重復性好。內部轉子經精密加工和平衡測試，無接觸旋轉，良好的油潤滑，確保流量計精度不變，工作壽命長。

流量計前后不需要直管段，可以安裝在環境狹窄的場合。

始動流量小，量程比寬，適合于計量符合變動大的氣體流量。

計量**度不受壓力和流量變化的影響，性能穩定，壽命長。

通用性好，所有羅茨流量傳感器均可使用通用的附件。

配置RS-485通訊接口和IC卡專用信號集中器配套，并可通過GPRS/CDMA、internet、電話網絡組成遠程數據采集機監控系統，便于數據的集中采集和實時管理。

電路采用表貼安裝工藝，結構緊湊、抗干擾能力強、可靠性高。

采用高性能微處理器和現代數字濾波技術，軟件功能強大，性能優越。

采用浮點運算和五段儀表系數自動修正，并有故障自診斷和報警功能。

采用微功耗技術，內、外電源供電工作，整機功耗低，僅憑一節2#3.6VDC鋰電池供電，可連續工作五年以上。

就地顯示流量值，并帶多種信號輸出功能。

采用高對比度的液晶顯示器，可顯示標準累積流量、標準體積流量、工況體積流量百分值、介質溫度、壓力值和電池用量百分量，并帶中文提示符。

具有實時數據存儲功能，防爆標志為ExibllCT4。

流量計外殼保護等級為IP65。

八、氣體羅茨流量計技術性能指標

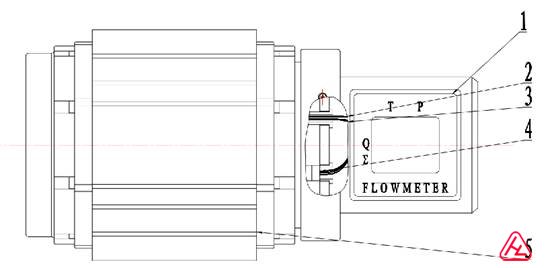

3.1、a、智能流量轉換器b、流量傳感器 c、壓力傳感器 d、溫度傳感器 e、氣體腰輪流量計（機械）

3.2、腰輪流量計（機械）工作原理

智能氣體腰輪（羅茨）流量計，主要由殼體、共軛轉子、計數器和智能流量轉換器等部件構成。裝于計量室內的一對共軛轉子在流通氣體的出入口壓差（P入＞P出）作用下，通過精密加工的調校齒輪使轉子保持正確的相對位置。轉子間、轉子與殼體、轉子與墻板間保持**工作間隙，實現了連續的無接觸密封。轉子每轉動一周，則輸出四倍計量室有效容積的氣體，轉子的轉數通過磁性密封聯軸裝置及減速機構，傳遞到智能流量轉換器，從而顯示輸出氣體的累計體積量。

3.3、智能流量轉換器的工作原理

智能流量轉換器由溫度和壓力檢測模擬通道、流量傳感器通道以及微處理器單元組成，并配有外輸信號接口，輸出各種信號。智能流量轉換器中的微處理器按照氣態方程進行溫壓補償，并進行壓縮因子修正

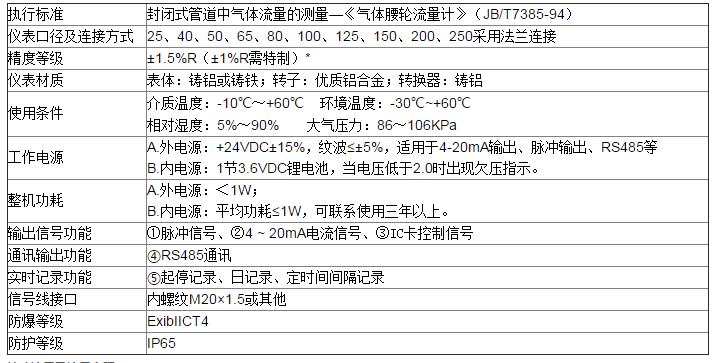

3.4、基本參數

九、氣體羅茨流量計儀表選型（請先參考‘3.5始動流量及流量上限’表格）

十、氣體羅茨流量計應用領域

餐飲、賓館等行業的燃?xì)馍虡I(yè)核算，輸配管網燃?xì)庥嬃?，燃?xì)庹{(diào)壓站計量，工業和民用鍋爐等燃?xì)庥嬃?，也可用作丙烷、氮氣、工業惰性氣體等各種無腐蝕性氣體標準流量計。
