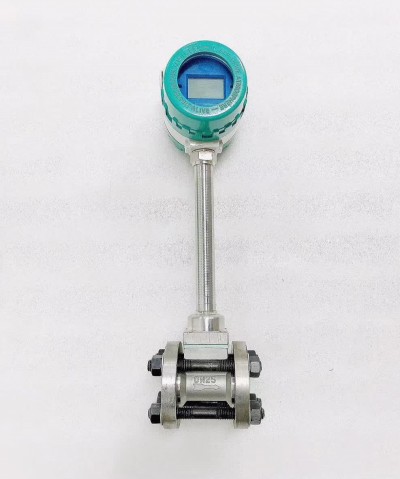

渦街流量計

一

、渦街流量計簡介
CT-LUGB渦街流量計系列采用卡門渦街原理制造

，具有測量精度高、量程比寬

、功耗低

、結構簡單牢固、安裝方便

、操作簡單

、壓力損失小、免現場調試等優點

，是目前比較理想的氣體計量儀表

。

1、大屏清晰的液晶顯示屏：數據顯示清晰快速

，保證*快時間讀取數據

。舒適按鍵，操作簡單

。
2

、一體化表頭：20年專業表頭生產商，精度準確

，性能穩定

，表頭內部采用SMT表面貼裝技術，組裝密度高

，貼片元件的體積和重量只有傳統插裝元件的1/10左右

，電子產品體積縮小40%~60%，重量減輕60%~80%

?div id="m50uktp" class="box-center"> ？煽啃愿摺⒖拐鹉芰?div id="m50uktp" class="box-center"> 。焊點缺陷率低

。高頻特性好，減少電磁和射頻干擾。易于實現自動化

，提高生產效率

。
3、優質的電路板：采用進口優質電路板

，抗干擾性強

，確保測量的準確度，經久耐用

。
4

、高精度的探頭，采用304不銹鋼內封裝壓電晶片構成漩渦傳感器

，信號穩定

。304不銹鋼具有很強的抗腐蝕性和較好的晶間抗腐蝕性能。對堿溶液和大部分有機酸和無機酸亦具有良好的耐腐蝕能力

。
5

、長壽命鋰電池：配備3.6V高聚能鋰電池，具有高儲存能量密度

，使用壽命長達2年以上

，具有高功率承受力，重量輕

，高低溫適應性強

，綠色環保等優勢。
二

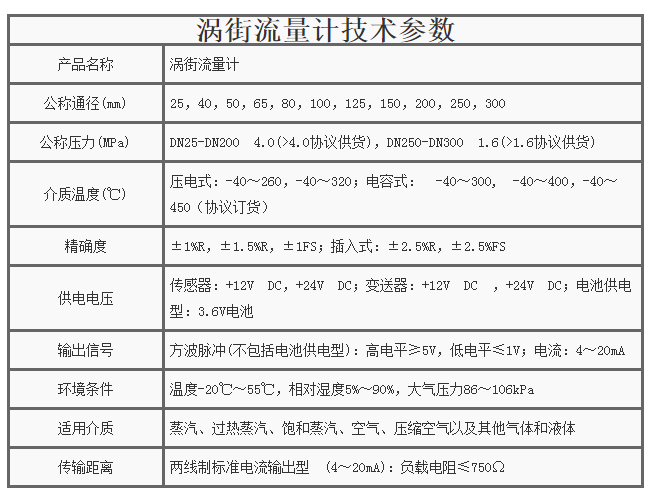

、渦街流量計主要技術參數
測量介質：氣體
應用場合：所有生產和使用氣體的現場
*高介質溫度：200℃
*高工作壓力：1.6MPa～25MPa
準確度：1.0級

、1.5級
防爆等級：ExdIIBT4
防護等級：普通型IP65，潛水型IP68
環境溫度：-40℃～+55℃
本體材質：1Cr18Ni9Ti（其它材料協議）
允許振動加速度：壓電式0.2g

，電容式1.0-2.0g
三

、氣體渦街流量計連接方法及規格
內/外螺紋連接式：DN15～DN50
卡箍式：DN15-DN50；
卡裝夾持式

、法蘭連接式：DN15～DN30
簡易/球閥插入式：DN200～DN2000
四

、渦街流量計選型建議
渦街流量計的結構特點，分類為普通型和溫壓補償一體化渦街流量計兩種

。
溫壓補償一體化氣體渦街流量計集溫度傳感器

、壓力傳感器和顯示儀于一體，具有智能溫度

、壓力補償功能

，自帶3.6V高能電池或24VDC（通常在需要脈沖信號輸出、二線制4～20mADC輸出或RS485通訊時采用）供電

，就地液晶顯示介質溫度（℃）

、工作壓力（MPa）

、瞬時標況體積流量（Nm3/h）和累計標況體積流量（Nm3）。
普通型氣體渦街流量計是指：當只要求測量工況體積流量時（我們將其定義為普通型

，通常適用于介質溫度和工作壓力基本恒定的場合）

，無論是一體式還是分體式

，均不具有智能溫度

、壓力補償功能，也無溫度傳感器和壓力傳感器的配置

，此時只顯示瞬時工況體積流量（m3/h）和累計工況體積流量（m3）

。

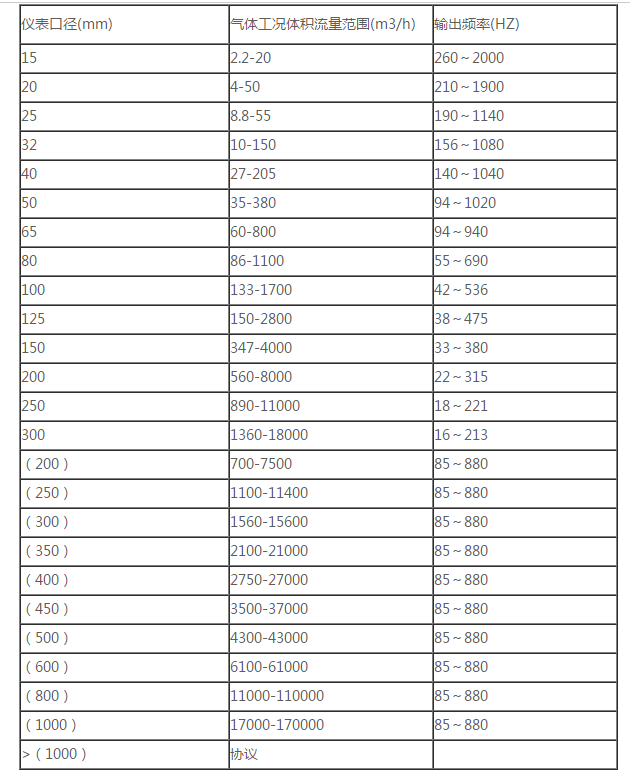

流量計口徑對應流量范圍：

注：表中（200）-（1000）口徑為插入式。

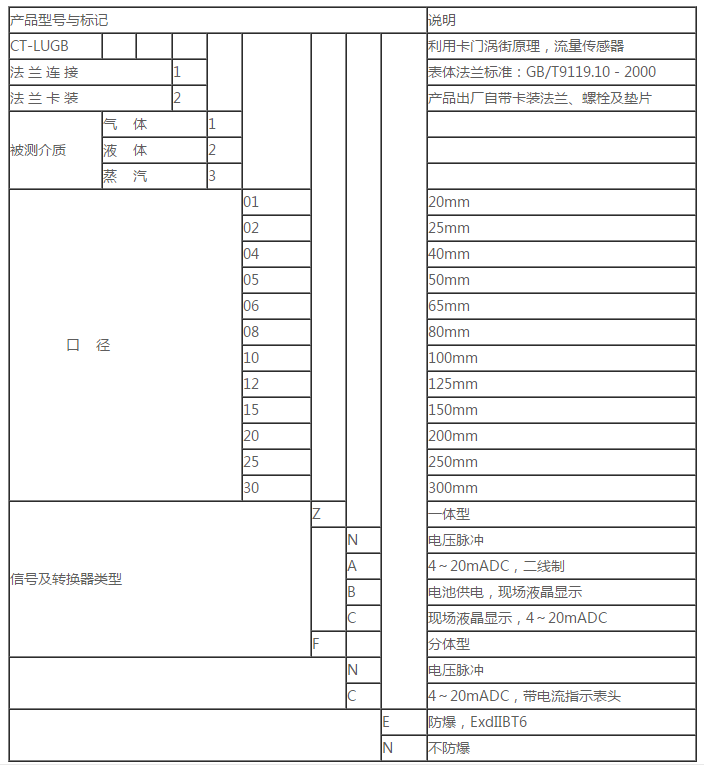

選型指南

五

、結構形式與安裝形式

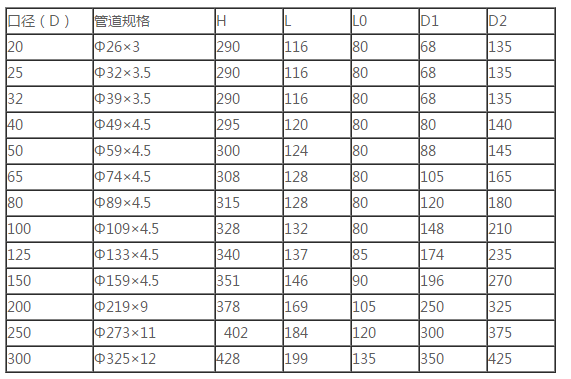

儀表外形與尺寸

六

、流量計的安裝要求與注意事項

1．對環境的要求
流量計**裝在室內，必須安裝在室外時應有防潮和防曬措施

。
流量計應避免安裝在有強電磁場干擾

、空間小和維修不方便的場合。
流量計應避免安裝在溫度較高

、受設備熱輻射或含有腐蝕性氣體的場所

，若必須安裝時,須有隔熱通風措施。
2．對直管段的要求
為了保證準確的測量

，流量計的上游必須有足夠長的直管段

，上游流動分布盡可能不受干擾，如果有控制和節流裝置**裝在下游

。直管段長度用管道內徑D的倍數來表示

，上下游*小的直管段要求如下：
上游：10D （10倍口徑）
下游：5D （5倍口徑）
如果流量計的上游有彎頭、縮徑

、擴徑

、閥門等情形，則需要更長的直管段

，具體情況（如圖6所示）

。
0.98D ≤ DN ≤1.05D

式中：D為流量計的內徑
DN 配管內徑
配管應與流量計同心,同軸偏差應不大于0.05 DN。
4．對管道振動的處理
流量計應避免安裝在有機械振動的管道上

，若不得已要安裝時

，必須采取減振措施，可加裝軟管過渡

，或者在流量計上下游2D處加裝管道固定支撐點并加防震墊

。
5．流量計的安裝
按開口尺寸的要求在管道上開口，且使開口的位置滿足直管段的要求

。
將連接上法蘭的整套流量計放入開好口的管道中

。
對法蘭與管道進行點焊定位。
將流量計取下，把法蘭按要求焊接好

，并清理管道內所有凸出部分

。
在法蘭的內槽內裝上與管道通徑相同的密封墊圈，將流量計裝入法蘭中

，流量計的流向標應與流體方向相同

，然后用螺栓緊固好。
6．鉑電阻和壓力變送器的安裝
如果被測介質需要進行溫度壓力補償時（如蒸汽

、壓縮空氣）

，則需要加裝PT100鉑電阻和壓力變送器。
PT100鉑電阻應安裝在流量計下游4~8D處（如圖7所示）

，在選好的位置上開一個25mm圓孔

，把鉑電阻底座垂直或傾斜焊在開好的圓孔上，把鉑電阻裝在底座上并確保密封可靠無泄露

。
? 壓力變送器應安裝在流量計下游3~5D處（如圖7所示）

，開孔的位置應使彎管裝好后垂直地面。在選好的位置上開一個20mm圓孔

，把彎管的一頭垂直焊在開好的圓孔上

，把配套閥門擰在彎管的另一頭上，閥門的上端裝上壓力變送器

，閥門的兩端應密封可靠確保無泄露

。如果測量高溫介質應提前把彎管灌上水，防止因溫度過高損傷壓力變送器

。
7．注意事項
法蘭與管道點焊定位后應卸下流量計

，不能帶著流量計焊接。
渦街流量計可以測量液體

、氣體和蒸汽

，但不同介質之間不通用；同種介質又分為低溫

、高溫和特高溫三種規格

，不同溫度之間也不通用。
當測量液體時必須保證管道內充滿液體

，因此介質流向應是自下而上的

。
流量計可以在沿管道軸線垂直方向上360度任意安裝。**安裝方式：低溫介質表桿垂直地面安裝

；高溫介質表桿平行地面安裝

。
流量計應盡量避免安裝在架空較長的管道上，由于管道的下垂容易造成流量計與法蘭間的密封泄漏

。若必須安裝時

，須在流量計的上下游2D處分別設置管道支撐點

。
在測量蒸汽的管道中，為了防止轉換器溫度過高

，儀表連接桿至少一半不要保溫

。
為了方便觀察和接線，流量計的表頭在原有的位置上可進行360度旋轉

，在調整好位置后

，把鎖緊螺母擰緊即可。為了防止水汽從鎖緊螺母處進入殼體

，必要時須用防水膠帶把瑣緊螺母纏繞密封好

。
連接流量計的屏蔽電纜走向

，應遠離強有電磁場干擾的場合

，絕對不允許與高壓電纜一起敷設。屏蔽線應盡量縮短

，且不得盤卷

，以減少分布電感，*大長度不超過500米

。
接線時先擰開表殼后蓋

，將信號線從防水接頭送入。按照接線圖示正確接線

。將防水接頭擰緊

，并保證線纜在進入防水接頭之前必須向下壓彎，以確保水不會順著線纜進入殼體內

。

售后服務：

、我公司所售產品在一年之內出現質量問題的（非人為因素外），免費維修

。

、產品在質保期內如用戶使用不當，造成產品損壞

，我公司負責維修

，收取損壞部件成本費。

、如果用戶需要我公司現場服務

，我公司以*短時間到達用戶現場。

、本公司所售產品均享受終生維護

。
