一、產品簡介
靶式流量計于六十年代開始應用于工業流量測量，主要用于解決高粘度、低雷諾數流體的流量測量，先后經歷了氣動表和電動表兩大發展階段。

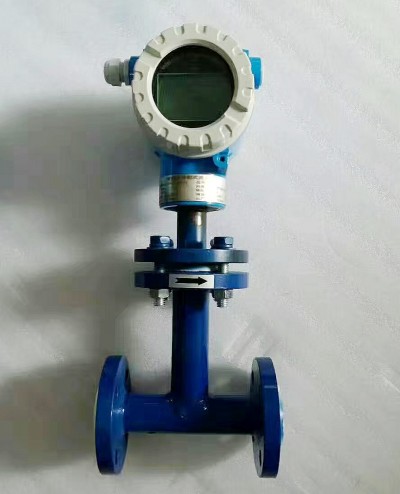

插入式靶式流量計是在原有應變片式靶式流量計測量原理的基礎上 ，采用了*新型電容力傳感器作為測量和敏感傳遞元件，同時利用了現代數字智能處理技術而研制的一種新式流量計量?jī)x表，其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤其在小流量、高粘度、易凝易堵、高低溫、強腐蝕、強震動等流量計量困難的工況中具有很好的適應性，目前已廣泛應用于冶金、石油、化工、能源、食品、環保等各個領域的流量測量。
三、主要特點
1、整臺儀表結構堅固無可動部件，拆卸方便；
2、可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）；
3、整機可做成全密封無死角（焊接形式），無任何泄漏點，可耐42MPa高壓；
4、壓力損失小，僅為標準孔板的1/2△P左右；
5、抗干擾，抗雜質能力特強；
6、儀表內設自檢程序，故障現象一目了然；
7、傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠；
8、可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定；
9、具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低；
10、具有一體化溫度、壓力補償，直接輸出質量或標方；
11、具有可選小信號切除、非線性修正、濾波時間可選擇；
12、能準確測量各種常溫、高溫500度、低溫-200度工況下的氣體、液體流量；
13、計量準確，精度可達到0.2%；
14、重復性好，一般為0.05%～0.08%，測量快速；
15、可根據實際需要更換阻流件（靶片）而改變量程；
16、低功耗電池現場顯示，能在線直讀示值，顯示屏可同時讀取瞬時和累積流量及百分比棒圖；
17、安裝簡單方便，極易維護；
18、多種輸出形式，能遠傳各種參數；
19、抗震動性強，一定范圍內可測脈動流。

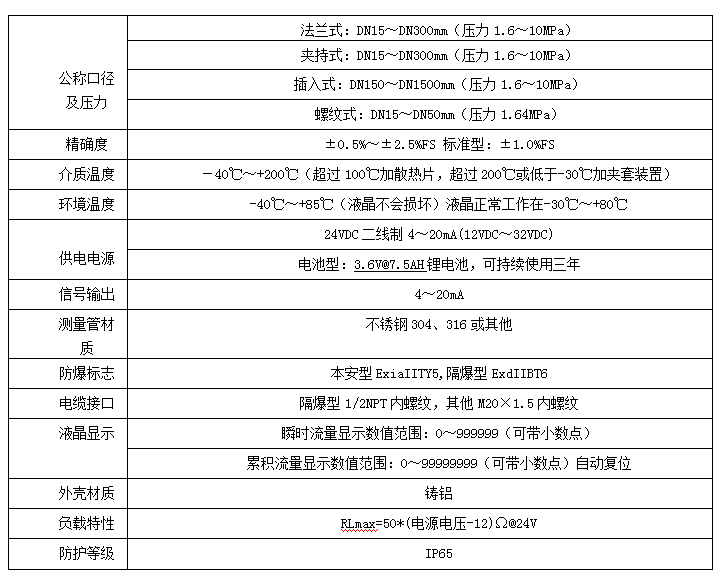

四、技術參數
五、測量范圍

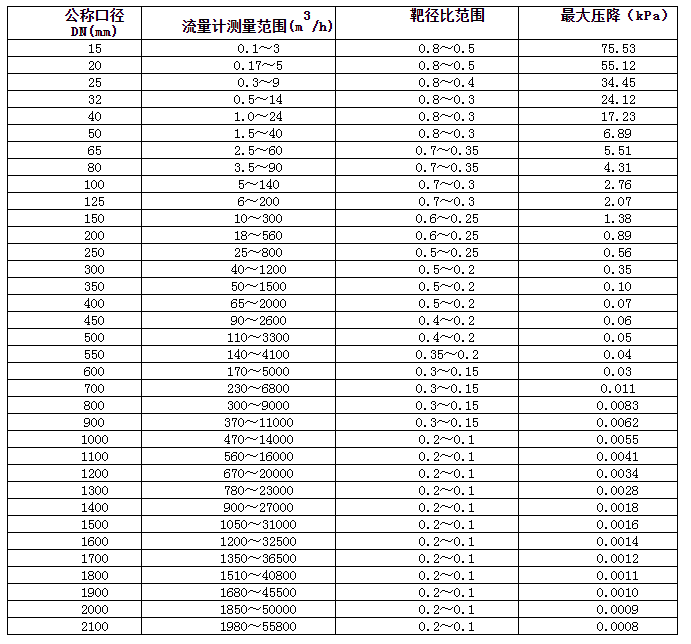

1、標準水流量測量范圍表
注：實際壓降=（實際流量/滿量程流量）2×滿量程*大壓降。

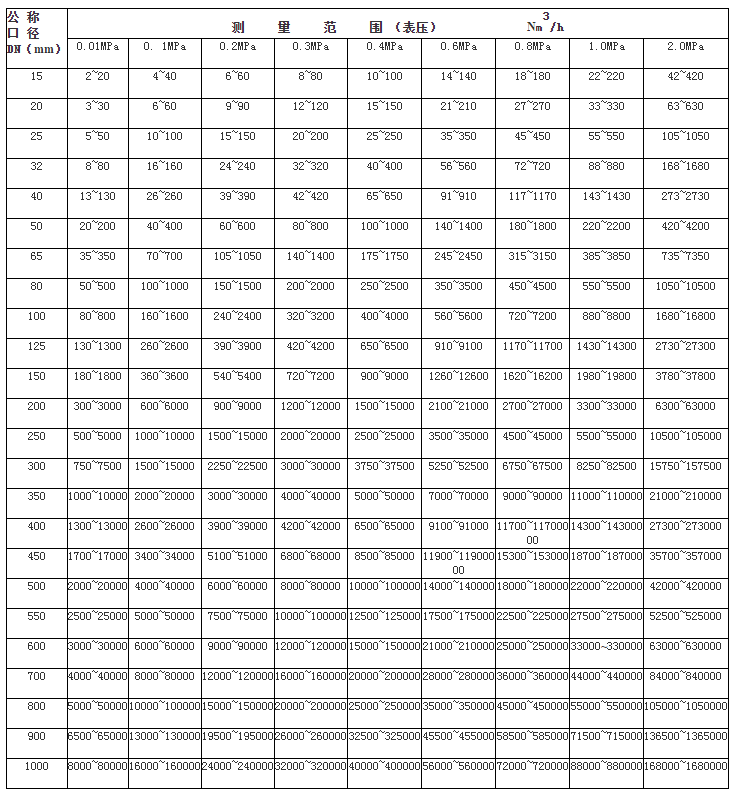

2、標準干空氣流量測量范圍表

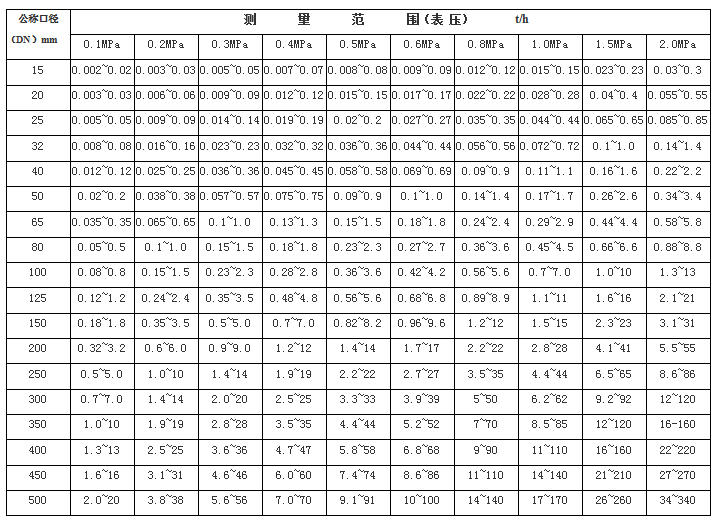

3、飽和水蒸汽流量測量范圍表
六、選型計算
電容式靶式流量計的選型需經過計算,把實際流量轉換成等量的標準流量,然后再按選型表選擇合適口徑及型號，計算公式如下：
液體介質: 氣體介質:
qO——標準水的流量(m3/h) QO——標準干空氣流量(Nm3/h)
q1——實際液體介質滿量程流量(m3/h) Q1——實際氣體介質標態滿量程流量(m3/h)
ρo——標準狀態水的密度 ρN——標準狀態干空氣密度
ρ——實際介質密度
標準條件指：
標準狀態壓力：Po=101.325kPa(絕) 標準狀態溫度：to=20℃
標準狀態空氣密度：ρ空氣= 1.293kg/m3 標準狀態水密度: ρ水 =999.8kg/m3
