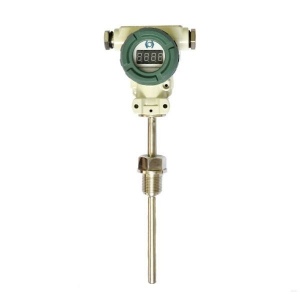

CTWZP數顯溫度變送器

一、概述
CTWZP系列熱電偶

、熱電阻溫度變送器是儀表中的現場安裝式溫度變送器單元，與工業熱電偶

、熱電阻配套使用

，它采用二線制傳輸方式（兩根導線作為電源輸入和信號輸出的公用傳輸線）。將工業熱電偶

、熱電阻信號轉換成與輸入信號或與溫度信號成線性的4-20mA、0-10mA的輸出信號

。
該溫度變送器可直接安裝在熱電偶

、熱電阻的接線盒內與之形成一體化結構

。它作為新一代測溫儀表可廣泛應用與冶金

、石油

、化工、電力

、輕工、紡織

、食品

、國防以及科研等工業部門

。
二

、WZP數顯溫度變送器主要特點
1、采用硅橡膠或環氧樹脂密封結構

，因此耐震、耐濕

、適合在惡劣的現場環境安裝使用

。
2

、現場安裝在熱電偶

、熱電阻的接線盒內使用，直接輸出4-20mA

、0-10mA的輸出信號

。這樣既節約了昂貴的補償導線費用

，又提高了信號遠距離傳輸過程中的抗干擾能力

；
3、熱電偶變送器具有冷端溫度自動補償功能

；
4、精度高

、功耗低

，使用環境溫度范圍寬，工作穩定可靠

；
5、適用范圍廣

、既可以與熱電偶

、熱電阻形成一體化現場安裝結構，也可以作為功能模塊安裝在檢測設備中和儀表盤上使用

；
6

、智能型溫度變送器可通過HART調制解調器與上位機通訊或與手持器和PC機對變送器的型號、分度號

、量程進行遠程信息管理、組態

、變量監測

、校準和維護功能；
7

、智能型溫度變送器可按用戶實際需要調整變送器的顯示方向，并顯示變送器所測的介質溫度

、傳感器值的變化

、輸出電流和百分比例；

三

、WZP數顯溫度變送器工作原理

熱電偶或熱電阻傳感器將被測溫度轉換成電信號，再將該信號送入變送器的輸入網絡

，該網絡包含調零和熱電偶補償?shù)认嚓P(guān)電路。經調零后的信號輸入到運算放大器進行信號放大

，放大的信號一路經V/I轉換器計算處理后以4－20mA直流電流輸出；另一路經A/D轉換器處理后到表頭顯示

。變送器的線性化電路有兩種

，均采用反饋方式

。對熱電阻傳感器

，用正反饋方式校正，對熱電偶傳感器

，用多段折線逼近法進行校正

。一體化數字顯示溫度變送器有兩種顯示方式

。LCD顯示的溫度變送器用兩線制方式輸出

，LED顯示的溫度變送器用三線制方式輸出。

四

、WZP數顯溫度變送器技術參數

1、輸入信號：熱電偶：K

、E

、J

、B

、S

、T、N

。熱電阻：Pt100

、Cu50

、
Cu100(三線制

、四線制)。智能型溫度變送器的輸入信號可通過手持器和PC機任意設置

；
2、輸出信號：在量程范圍內輸出4－20mA直流信號

，與熱電偶或熱電阻的輸入信號成線性或與溫度成線性

。智能型溫度變送器輸出4－20mA直流信號同時疊加符合HART標準協議通信；隔離式溫度變送器：輸入與輸出相隔離

，隔離電壓500V，增加了抗共模干擾能力

，更適合與計算機連網使用

；
3、基本誤差：0.5%FS

、0.2%FS、智能型0.2%FS

；
4

、接線方式：二線制、三線制

、四線制；
5

、顯示方式：四位LCD顯示現場溫度

，智能型四位LCD可通過PC機或手持器設定使之顯示現場溫度、傳感器值

、輸出電流和百分比例中的任一種參數；
6

、工作電壓：普通型號12V-35V

，智能型12V-45V

，額定工作電壓為24V
7、允許負載電阻：500Ω（24VDC供電）

；極限負載電阻R（max）=50(Vmin-12),例如在額定工作電壓24V時

，負載電阻可在0-600Ω范圍內選擇使用。
8

、工作環境： a:環境溫度-25-+80℃（常規型）

； -25-+70℃（數顯型）； -25-+75℃（智能型）
b:相對濕度：5%-95%
c:機械振動f≤50Hz, 振幅≤0.15mm
d:無腐蝕氣體或類似的環境

；
9

、環境影響系數：δ≤0.05%/℃。

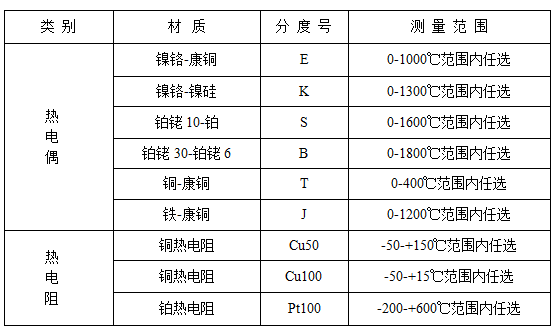

五

、WZP數顯溫度變送器測溫范圍

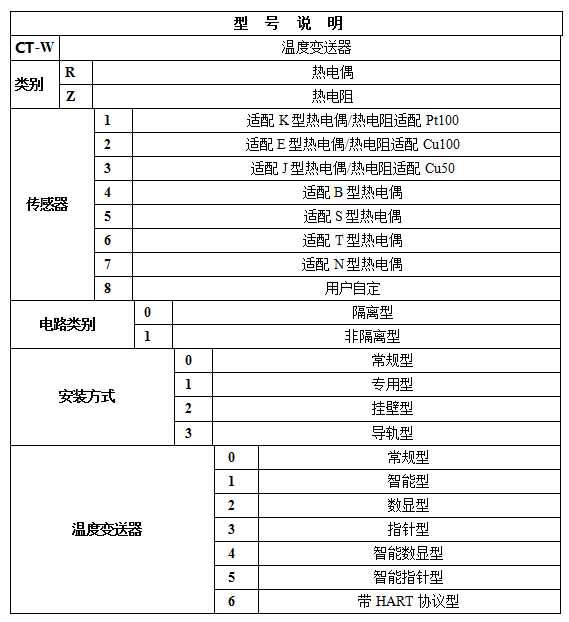

六

、WZP數顯溫度變送器選型指南(帶變送傳感器選型請參見帶溫度變送器（隔爆）熱電偶/阻 )
