一、工作原理。
西安誠通CTFY風量流量計是基于熱擴散原理而設計的流量儀表.即利用流體流過發熱物體時,發熱物體的熱量散失多少與流體的流量呈一定的比例關系.該系列流量計的傳感器有兩只標準級的RTD,一只用來做熱源,一只用來測量流體溫度,當流體流動時,兩者之間的溫度差與流量的大小成線性關系,再通過微電子控制技術,將這種關系轉換為測量流量信號的線性輸出。
二、技術參數
1 適用介質:各種氣體

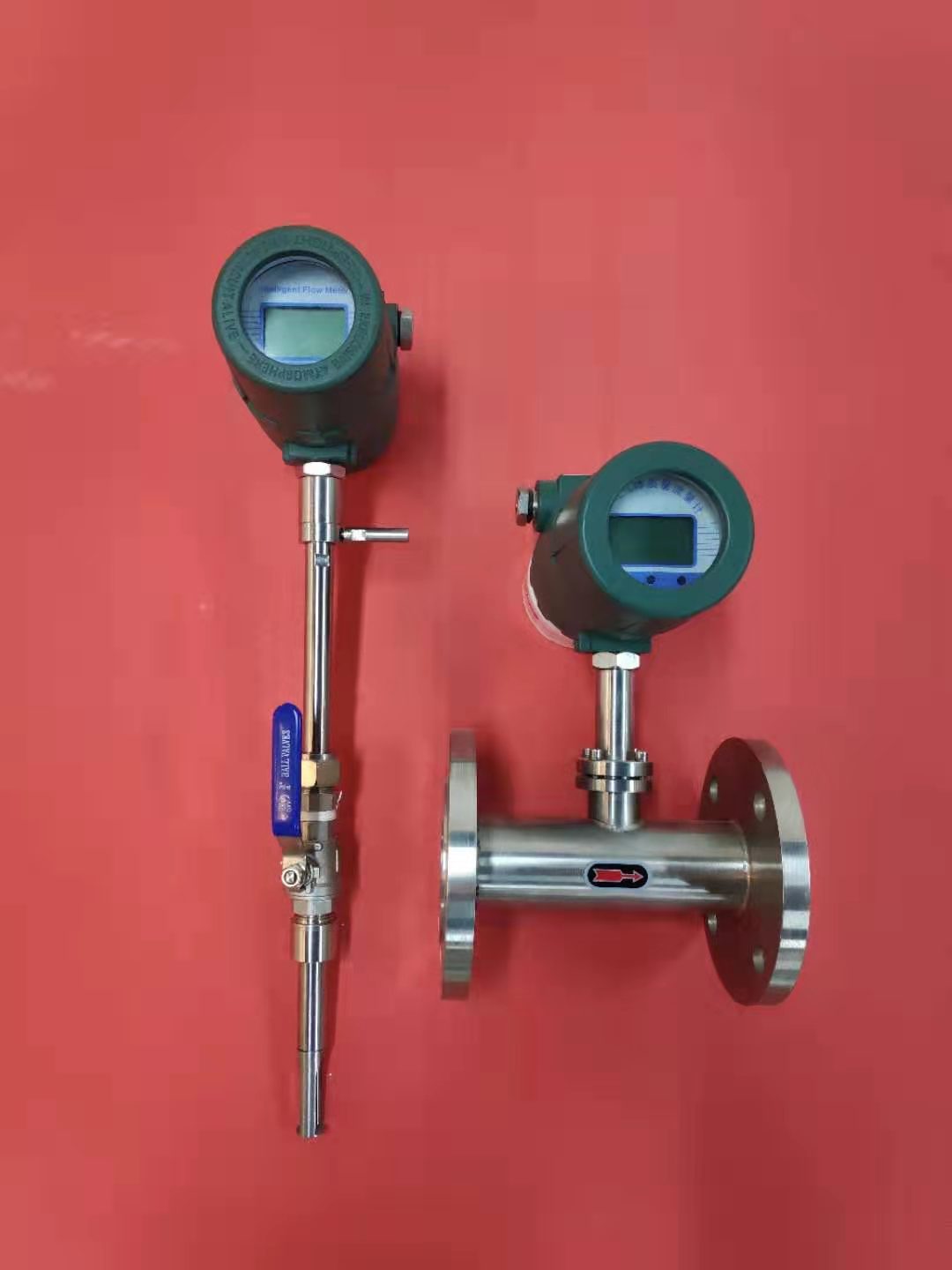

管徑范圍:DN15-4000mm（插入式）、DN15-2000mm（管道式）
工作溫度:-40℃ - 510℃
供電電源；DC24、AC220
響應速度；1s
管道材質；碳鋼，不銹鋼，塑料等
傳感器材質；不銹鋼、碳鋼
環境溫度:-40℃ - 85℃濕度小于90%RH
輸出信號:4-20mA光電隔離，蕞大負載500?、脈沖、RS-485光電隔離、HART協議
報警；1-2路繼電器常開觸點、10A/220V/AC/5A/30V/DC
精 度:±1-2.5%
顯 示:四行漢字液晶顯示
顯示內容；質量流量、標況體積流量、累計流量、標準時間、累計運行時間、標準流速等。
防護等級:IP65
三、技術優勢
1、西安誠通CTFY風量流量計不受溫度、壓力的影響，是真正的直接式質量流量計，用戶不必對壓力溫度進行修正，測量方便、準確
2、寬量程比，可測流速高至100Nm/s低至0.1Nm/s的氣體
3、抗震性能好使用壽命長。傳感器無活動部件
4、不受震動對測量的影響
5、安裝方便可實現不停產安裝維護
6、采用RS-485或HART通訊，實現自動化、集成化
四、安裝注意事項
流量計無論垂直安裝還是水平安裝，均應保持流量計處于水平狀態。
在不允許意外停氣或意外停氣必然造成重大不可換回損失的場合，必須設置旁路。
流量計的前方少要有10D的直管段，后方少要有5D（D為管徑）的直管段。
如果儀表安裝在室外，應加儀表遮陽罩，避免日曬，雨淋。
流量計附近應確認無強磁場，強電場和強烈機械振動。
流量計的靜電接地應可靠，但不可與強電接地共用。
周圍環境應確認對鋁合金無腐蝕作用。
確保氣體流動方向和流量計上的箭頭方向一致。
禁止在爆炸環境里進行焊接操作。
對焊接有特殊要求的環境應按照相關要求進行操作。
售后服務：
1、我公司所售產品在一年之內出現質量問題的（非人為因素外），免費維修。
2、產品在質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
3、如果用戶需要我公司現場服務，我公司以蕞短時間到達用戶現場。
4、本公司所售產品均享受終生維護。
